Mengapa GPU Bisa Sesuai di Atas Kertas tetapi Gagal Saat Pemasangan

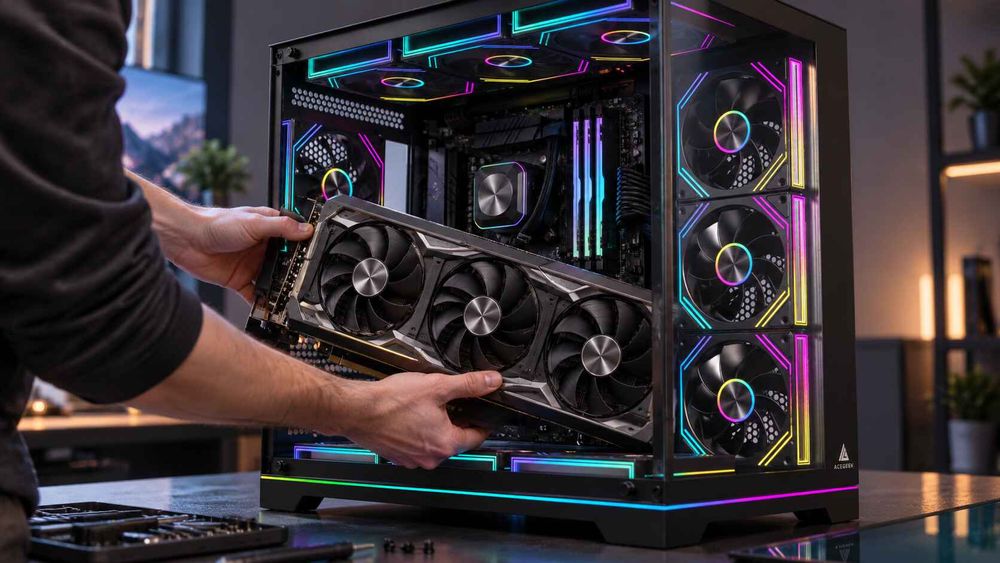

Kartu grafis dapat memenuhi setiap angka pada lembar spesifikasi dan tetap gagal pada hari perakitan. Casing mencantumkan ruang bebas GPU 400 mm, kartu grafis memiliki panjang 350 mm, dan perbandingan tampak sudah pasti. Kemudian radiator depan mengambil ruang yang tidak pernah dihitung dalam daftar spesifikasi, kabel daya 16-pin menekan kaca, atau kipas pendingin berada beberapa milimeter dari penutup PSU. Bagi integrator sistem, merek PC, distributor, dan tim pengadaan, kegagalan ini berarti pengerjaan ulang, pengiriman tertunda, dan pengembalian yang sebenarnya dapat dihindari. Artikel ini menjelaskan mengapa uji kecocokan di atas kertas dan pemasangan yang sebenarnya adalah tes yang berbeda, pengukuran mana yang menentukan hasilnya, dan apa yang perlu diverifikasi sebelum menyetujui casing untuk GPU tertentu.

Mengapa GPU yang secara teoritis cocok justru gagal saat pemasangan?

GPU gagal selama pemasangan ketika panjang GPU maksimum yang tercantum pada casing dianggap sebagai uji kompatibilitas lengkap. Angka tersebut hanyalah satu pengukuran, yang diambil dalam konfigurasi yang ditentukan oleh pabrikan. Pemasangan juga bergantung pada tinggi kartu terhadap panel samping, ketebalan kartu, perangkat keras lain yang berbagi ruang yang sama, jalur yang dilalui kartu untuk mencapai slotnya, dan toleransi manufaktur.

Panduan dari NVIDIA sendiri menunjukkan betapa jauh lebih besar ukuran sebenarnya daripada yang tertera pada judul. Halaman spesifikasi GeForce RTX 5090 mencantumkan Founders Edition sebagai kartu 2 slot, dengan panjang 304 mm dan lebar 137 mm. Halaman yang sama meminta perakit PC untuk menyediakan ruang untuk kartu 3 slot (61 mm) dan merencanakan tambahan 36 mm untuk kabel daya. Disebutkan juga bahwa spesifikasi kartu bervariasi tergantung produsen kartu tambahan. Angka panjang tunggal tidak dapat memuat begitu banyak informasi.

Untuk pengukuran lengkap, panduan ACEGEEK tentang jarak bebas GPU di sepanjang panjang, tinggi, dan ketebalan adalah panduan yang berguna. Bagian di bawah ini berfokus pada tempat-tempat spesifik di mana ukuran yang tertera di kertas tidak mencukupi.

Enam Tempat di Mana Kesesuaian Kertas Gagal

1. Panjang yang Dipublikasikan Diasumsikan Konfigurasi yang Mungkin Tidak Anda Gunakan

Tidak semua produsen casing mengukur panjang GPU dengan cara yang sama. Satu angka mungkin mengasumsikan area pemasangan depan yang kosong. Angka lain mungkin termasuk kipas depan yang terpasang dari pabrik. Angka ketiga mungkin berubah jika sangkar drive dilepas. Jika daftar tersebut tidak menyatakan kondisinya, angka tersebut tidak dapat diterapkan pada rakitan Anda tanpa konfirmasi dari manual, gambar, atau pemasok.

2. Radiator dan Kipas Depan Membutuhkan Panjang, tetapi Tidak Selalu Seluruhnya

Radiator AIO 360 mm dinamai berdasarkan kipas yang ada di dalamnya, bukan ketebalannya. Ketebalan radiator bervariasi antar model, dan kipas menambah kedalaman tersendiri. Jumlah yang dikurangi dari panjang GPU casing adalah hambatan tambahan yang diciptakan konfigurasi Anda dibandingkan dengan konfigurasi di balik angka yang dipublikasikan. Mengurangi seluruh tumpukan radiator dan kipas ketika kipas sudah dihitung akan menyebabkan penghitungan ganda. Melewatkan pengurangan ketika tumpukan tersebut sepenuhnya berada di jalur GPU akan melebih-lebihkan jarak bebas. Artikel ACEGEEK tentang jarak bebas GPU dengan radiator depan membahas pengukuran tersebut secara detail.

3. Lebar: Panel Samping dan Kabel Daya

Tinggi kartu grafis, posisi konektor, dan ruang tekukan kabel semuanya berada pada sumbu antara motherboard dan panel samping. Panjang yang tidak terpakai di bagian depan casing tidak dapat mengimbangi konektor yang menyentuh kaca. Ini adalah alasan paling umum mengapa kartu grafis yang lolos pemeriksaan panjang tetap menghalangi panel untuk tertutup. Panduan ACEGEEK tentang jarak bebas GPU ke panel samping menjelaskan cara mengukur celah tersebut untuk tata letak horizontal dan vertikal.

4. Ketebalan: Slot, Kipas Bawah, dan Penutup PSU

Pendingin unggulan modern dapat menempati tiga posisi slot atau lebih. Pendingin yang tebal dapat menekan kipas bawah, penutup PSU, kartu grafis di sebelahnya, atau braket anti-melorot. Halaman NVIDIA menyatakan bahwa menyisakan ruang yang setara dengan slot ekspansi yang tidak terpakai biasanya akan meningkatkan aliran udara, yang menunjukkan bahwa ketebalan memiliki dimensi pendinginan serta dimensi mekanis. Untuk kartu grafis yang tebal dan panjang, artikel ACEGEEK tentang memilih casing PC untuk GPU tiga kipas berukuran besar mencantumkan hal-hal yang perlu diperiksa.

5. Jalur Instalasi Bukanlah Posisi Akhir

Kartu harus masuk ke dalam casing, miring ke dalam slot, dan terpasang rapat pada braket belakang. Bibir rangka, penutup kabel, rel kipas, atau tangki ujung radiator dapat menghalangi jalur tersebut bahkan ketika posisi akhir sudah jelas. Celah satu atau dua milimeter mungkin memenuhi perhitungan, tetapi tetap tidak menyisakan ruang untuk memasukkan kartu, melepaskan kait PCIe, atau melepas kartu nanti selama servis.

6. Orientasi Mengubah Hasil Termal

Pemasangan vertikal menggeser permukaan masuk udara pendingin ke arah panel samping. GamersNexus menguji ini di Cooler Master H500M : inti GPU 44°C di atas suhu sekitar dengan kartu horizontal dan dengan dudukan vertikal CableMod yang bergeser ke dalam, dan 50°C di atas suhu sekitar dengan dudukan vertikal bawaan casing. Itu adalah satu casing dan satu kartu lama, jadi itu menunjukkan arah, bukan ambang batas. Baris "mendukung GPU vertikal" dalam spesifikasi tidak memberi tahu Anda di mana kartu berakhir relatif terhadap kaca. Lihat artikel ACEGEEK tentang pemasangan GPU vertikal dan kompromi termalnya untuk sudut pemilihan casing.

Ringkasan Mode Kegagalan

Mode kegagalanApa yang biasanya ditunjukkan lembar spesifikasiApa yang mungkin terlewatkanApa yang perlu diverifikasiKonflik panjangPanjang GPU maksimumApakah angka tersebut termasuk kipas, braket, atau sangkar driveKondisi pengukuran dalam manual atau gambarTumpukan radiator depan"Mendukung radiator 360 mm"Ketebalan radiator, kedalaman kipas, fitting, posisi braketTumpang tindih antara tumpukan yang terpasang dan sumbu panjang GPUKonflik panel samping dan kabelJarang tercantumTinggi kartu, lokasi konektor, ruang tekukan kabelJarak bidang slot internal ke panel dan tinggi kartu yang tepatKonflik ketebalanJumlah slot ekspansiKetebalan pendingin terhadap kipas bawah dan penutup PSUKetebalan pendingin dan celah masuk untuk kartu yang tepatJalur pemasanganTidak tercantumBibir bingkai, rel, dan tangki ujung di sepanjang jalur pemasanganPemasangan kering atau tinjauan CAD pada sampel produksiOrientasi dan aliran udara"Dukungan GPU vertikal"Jarak kartu ke kaca dan jalur masukUji termal panel terpasang dan panel dilepas

Contoh Soal: Satu Kartu, Satu Kasus, Tiga Hasil Berbeda

Angka-angka berikut bersifat hipotetis dan dipilih untuk menunjukkan perhitungan, bukan untuk mendeskripsikan produk apa pun. Sebuah casing mencantumkan panjang GPU maksimum 380 mm. Kartu grafis tersebut memiliki panjang 345 mm. Bandingkan selisih panjangnya di bawah tiga asumsi pendinginan depan:

SkenarioPenambahan panjang GPUPanjang GPU yang dapat digunakanMargin untuk kartu 345 mmA. Gambar yang dipublikasikan mengasumsikan dudukan depan kosong; radiator 27 mm dan kipas 25 mm terpasang sepenuhnya di dalam52 mm328 mm−17 mm (tidak muat)B. Gambar yang dipublikasikan sudah termasuk kipas 25 mm; radiator menambah 27 mm27 mm353 mm8 mmC. Kipas dipasang di luar ruang utama; hanya 15 mm dari radiator yang menjorok15 mm365 mm20 mm

Casing dan kartu grafis yang sama menghasilkan rentang ukuran 37 mm. Skenario mana yang berlaku sepenuhnya bergantung pada bagaimana angka pada casing diukur dan di mana bagian pendingin ditempatkan secara fisik. Perhitungan jarak bebas ACEGEEK untuk desain sasis yang sempit memperluas pendekatan ini ke braket dan margin cadangan.

Apakah Margin Panjang yang Lebih Besar Membuat Pemasangan Lebih Aman?

Hanya sepanjang satu sumbu. Margin panjang yang besar memang berguna, tetapi bukan merupakan faktor keamanan umum. Panjang berlebih empat puluh milimeter tidak memberikan ruang ekstra bagi konektor di panel samping, dan tidak memperlebar celah di bawah pendingin yang tebal.

Margin juga memiliki biaya. Sasis dengan ruang internal lebih besar biasanya lebih besar, dan karton yang lebih besar memengaruhi volume pengiriman dan penyimpanan, sehingga menentukan ruang lebih besar daripada yang dibutuhkan lini produk adalah pertimbangan komersial, bukan tindakan pencegahan gratis. Aturan praktis perencanaan yang dipublikasikan bervariasi antar sumber, dan tidak satu pun yang merupakan standar industri. Pendekatan yang lebih dapat dipertanggungjawabkan adalah menetapkan aturan margin internal untuk perakitan, servis, dan toleransi, kemudian mengkonfirmasinya pada sampel fisik dengan kartu terbesar yang dapat didukung oleh lini produk. Aturan tersebut berlaku untuk keluarga produk yang diuji dan harus diperiksa ulang ketika generasi GPU baru mengubah ukuran kartu.

Pemeriksaan Jarak Kabel Adalah Pengecekan Keamanan, Bukan Sekadar Estetika.

Ruang kabel daya termasuk dalam sumbu lebar dan tidak dapat dipinjam dari sumbu panjang. Angka 36 mm dari NVIDIA berlaku untuk RTX 5090 Founders Edition dan merupakan toleransi perencanaan vendor, bukan spesifikasi casing universal. Ikuti petunjuk terkini dari produsen GPU, PSU, dan kabel untuk konektor yang Anda gunakan.

Jangan gunakan adaptor improvisasi untuk mengatasi masalah panel yang sempit. Pemberitahuan penarikan produk dari Komisi Keamanan Produk Konsumen AS untuk adaptor GPU sudut CableMod mencakup sekitar 25.300 unit. Perusahaan tersebut telah menerima 272 laporan tentang adaptor yang menjadi longgar, terlalu panas, dan meleleh ke dalam GPU, dengan klaim kerusakan properti setidaknya $74.500 di Amerika Serikat dan tidak ada laporan cedera. Penarikan produk ini menyangkut produk spesifik tersebut, bukan setiap konektor sudut, dan tidak menunjukkan bahwa panel yang sempit menyebabkan kegagalan tersebut. Hal ini menunjukkan mengapa solusi konektor harus disetujui oleh vendor terkait daripada ditemukan selama perakitan.

Cara Memastikan Ukuran Sesuai Sebelum Anda Memesan

1. Catat model GPU yang tepat. Gunakan halaman produk mitra produsen kartu grafis untuk mengetahui panjang, tinggi, ketebalan, jumlah slot, dan posisi konektor. Nama chip GPU bukanlah satu set dimensi.

2. Bacalah ketentuan pengukuran pada casing. Cari tahu apakah panjang yang tercantum mengasumsikan dudukan kosong, kipas terpasang, atau konfigurasi sangkar drive tertentu. Jika tidak disebutkan, tanyakan.

3. Cantumkan semua komponen yang berbagi ruang dengan GPU. Termasuk radiator, kipas, braket, fitting, selang, sangkar drive, dan penyangga anti-melorot.

4. Hitunglah di sepanjang setiap sumbu secara terpisah. Panjang, lebar, dan ketebalan masing-masing membutuhkan margin tersendiri. Jangan gabungkan semuanya menjadi satu pengurangan.

5. Periksa jalur pemasangan. Pemasangan percobaan atau tinjauan CAD harus menunjukkan bahwa kartu dapat masuk, terpasang, dan dilepas tanpa membongkar bagian-bagian yang tidak terkait.

6. Uji konfigurasi terburuk. Jalankan kartu grafis terpanjang, tertebal, dan berdaya tertinggi yang ingin Anda dukung dengan panel samping tertutup, dan catat suhu, kecepatan clock, dan tingkat kebisingan.

Apa yang Harus Ditentukan Pembeli Sebelum Meminta Penawaran Harga?

Saat memesan casing dari produsen atau membandingkan opsi OEM/ODM, kirimkan ringkasan kompatibilitas kepada pemasok, bukan hanya panjang GPU tunggal. Permintaan yang lengkap membuat jawabannya dapat diverifikasi.

• Daftar GPU target: model papan yang tepat dengan panjang, tinggi, ketebalan, jumlah slot, dan jenis konektor.

• Konfigurasi pendinginan: ukuran dan ketebalan radiator, kedalaman kipas, posisi pemasangan, dan apakah direncanakan konfigurasi push-pull.

• Persyaratan panel dan orientasi: horizontal, vertikal, atau keduanya; panel kaca, jaring, atau padat; dan jarak yang dibutuhkan dari bidang celah ke panel.

• Rencana kabel: Jenis kabel PSU, gaya konektor, dan persyaratan ruang tekukan.

• Perlengkapan pendukung: braket anti-kendur, kabel peninggi, dan kit pemasangan vertikal.

• Ekspektasi validasi: sampel produksi, gambar internal, dan pengujian termal panel dengan GPU tertentu.

• Rincian pesanan dan pengiriman: kuantitas, target pasar, jadwal, dan persyaratan pengemasan.

Mintalah pemasok untuk mengkonfirmasi setiap angka pada sampel produksi. Dimensi dari gambar render atau model serupa tidak boleh diasumsikan akan sama persis dengan ukuran sebenarnya.

Pertanyaan yang Sering Diajukan

Mengapa kartu grafis saya muat berdasarkan panjangnya, tetapi panel sampingnya tidak bisa ditutup?

Panjang dan lebar adalah sumbu terpisah. Panel dapat terhalang oleh tinggi kartu, posisi konektor, atau ruang tekukan kabel. Margin panjang tambahan tidak dapat mengimbangi, jadi periksa jarak bidang slot ke panel terhadap kartu dan kabel yang sebenarnya.

Apakah kipas dan radiator depan selalu mengurangi ruang bebas GPU?

Tidak. Mereka hanya mengurangi panjang yang dapat digunakan di tempat mereka tumpang tindih dengan jalur GPU di luar apa yang sudah termasuk dalam angka yang dipublikasikan. Periksa apakah daftar tersebut mengasumsikan dudukan kosong atau kipas terpasang, lalu kurangi hanya gangguan tambahan tersebut.

Berapa banyak panjang GPU cadangan yang harus saya sisakan?

Tidak ada standar industri yang baku. Aturan praktis yang dipublikasikan berbeda-beda, dan angka yang tepat bergantung pada toleransi, akses pemasangan, dan kebutuhan layanan. Tetapkan margin internal dan konfirmasikan pada sampel fisik dengan kartu terbesar yang akan Anda dukung.

Apakah nama model GPU saja sudah cukup untuk memeriksa kompatibilitas?

Tidak. Mitra produsen kartu grafis membuat kartu grafis dengan GPU yang sama tetapi dengan pendingin, panjang, dan ketebalan yang berbeda. NVIDIA mencatat bahwa spesifikasi kartu bervariasi tergantung produsen kartu tambahan. Gunakan dimensi dan posisi konektor model produk yang tepat.

Apakah GPU bisa dipasang tetapi tetap menghasilkan panas berlebih?

Ya. Pemasangan mekanis tidak menjamin aliran udara. Pendingin yang diletakkan dekat kaca, penutup, atau kipas bawah mungkin mengalami hambatan aliran udara masuk. Sebuah pengujian GamersNexus menunjukkan pemasangan vertikal dekat kaca menghasilkan suhu 6°C lebih tinggi daripada tata letak lainnya.

Apa yang harus ditanyakan oleh seorang integrator kepada pemasok casing sebelum memesan rakitan PC dengan spesifikasi GPU yang tinggi?

Tanyakan bagaimana jarak bebas GPU diukur, apa saja perubahannya dengan radiator depan, berapa jarak panel samping, dan apakah sampel produksi serta gambar internal tersedia untuk pengujian dengan GPU target Anda.
